广西金龙水漆

新闻中心

产品中心

最新新闻

联系我们

桂林金龙腻子粉涂料厂

全国加盟热线:400-6687-587

传真: 0773-2210510

E-mail:1052328622@qq.com

金龙官网:www.gljltl.cn

生产地址:桂林八里街定江三号工业区


桂林真石漆的优点有哪些?

您的当前位置: 首 页 >> 新闻中心 >> 水性涂料知识

桂林真石漆的优点有哪些?

发布日期:2019-09-09 作者:小编 点击:

    桂林真石漆是一种装饰效果酷似大理石、花岗岩的涂料。主要采用各种颜色的天然石粉配制而成,应用于建筑外墙的仿石材效果,因此又称液态石。真石漆的涂层施工干固后十分坚硬,指甲不能抠动,一般的真石漆如果在良好的天气情况下施工三天后仍能用指甲抠动,应视为涂层太软,原因主要是选择的乳液不恰当。

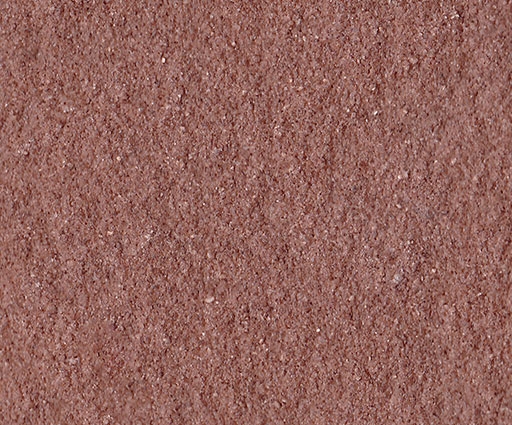

桂林真石漆

    施工人员在制备真石漆时,采取与制备乳胶漆相同的乳液,这就导致真石漆配方中的乳液含量较低,成膜时因大量砂石的存在使得涂层不够紧密。经涂料研发人员研究:用于桂林真石漆制备的乳液的粘结强度不应低于3MPa,最低成膜温度不应低于15℃。较高的最低成膜温度可能会造成在气温较低时不易成膜的缺点,可以通过适当多加成膜助剂的方法来解决。成膜助剂在涂层干燥后可完全挥发,一般不会影响涂膜的性能。真石漆选择的是粘结力较高的、最低成膜温度也较高的复合乳液,这从根本上解决了涂层太软的问题。

    有些真石漆涂层在每次下雨以后,都会发白,涂层变得疏松,而在雨停后,经太阳一晒,涂层又恢复原来的颜色。其实,这是由于涂层的耐水性不好、吸收了水分所引起的,配方原因是选用的丙烯酸乳液在合成时需加入表面活性剂,有些厂家为了增加乳液的稳定性,所用的表面活性剂大大超量;有些厂家在制备真石漆时加入羧甲基纤维素、羟乙基纤维素等物质作为增稠剂,以及加入苯甲酸钠作为防腐剂。这些物质都是水溶性的或亲水的,涂料成膜后留在涂层中,就大大降低了涂层的耐水性能。实验说明,将纯丙乳液与石英砂混合,不加任何助剂,喷涂形成的涂层,其吸水率为0.42¼›,而在上述涂料的基础上加入0.4¾Ÿ乙基纤维素,吸水率上升至4.3€‚。由于真石漆的涂层较厚,一旦吸收了水份后,不容易在较短的时间内释放出来,因此造成外观发白,涂层内部疏松的结果。真石漆ESE选用的成膜助剂:有机硅改性丙烯酸酯乳液(硅丙乳液)。在干燥后具有良好的耐水性,因此涂层在干燥后遇水不会发生发白的现象。


免责声明:本文系编辑转载,转载目的仅在于传递更多信息。如果您认为我们的转载违反了《著作权法》或损害了您的利益,请及时联系我们,我们将会及时处理。


本文网址:http://www.gljltl.cn/news/500.html

相关标签:桂林真石漆

最近浏览:

相关产品:

相关新闻:

在线客服
分享 一键分享
欢迎给我们留言
请在此输入留言内容,我们会尽快与您联系。
姓名
联系人
电话
座机/手机号码
邮箱
邮箱
地址
地址
