腻子粉

采用少量漆基、大量填料及适量的着色颜料配制而成。所用颜料主要是铁红、炭黑、铬黄等。填料主要是重碳酸钙、滑石粉等。可填补局部有凹陷的工作表面，也可在全部表面刮除，通常是在底漆层干透后，施涂于底漆层表面。

关于腻子粉的施工，会遇到哪些问题呢？

桂林腻子粉脱粉：现象：施工完成及干透后，用手触摸有掉粉现象。

产生原因

1、内墙腻子粉抛光时间掌握不好，表面已经干燥后再进行抛光处理就会脱粉。

2、外墙腻子粉，饰面时涂层比较薄，在夏天高温下，水分挥发很快，面层未能足够的水分进行固化，因而容易脱粉。

3、产品超过保质期，粘结力度大幅度下降。

4、产品储存不当，吸潮后粘结力大幅度下降。

5、基层吸水率高，导致腻子干燥速度很快，没有充足的水分进行固化。

解决方法

1、内墙腻子面层抛光时要掌握适宜的抛光时间，抛光的最佳时期就是待腻子表面水印消失后，立即进行抛光。实践证明，饰面1~2m2就应该进行压平或抛光处理。

2、外墙腻子表面干燥后，要进行适度打磨，并进行充分的淋水保养，一般保养分为两次或两次以上进行，如果有必要，请用透明封闭底漆兑水(1：5)作为第二道淋水液，效果会更好。

3、产品一定要在保质期内使用，如果超过保质期，必须进行试刮，经检验合格后，再行施工。

4、产品一定要注意防水处理，应存在在阴凉干燥处，并且保证包封完好。

5、夏天或高温强风气候条件下，在施刮腻子前最好先用清水润湿墙面，墙面表面无明水后即可施刮腻子。

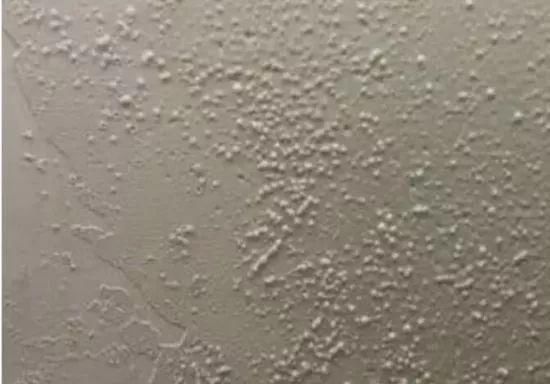

腻子起泡

现象：施工过程中产生气泡，过一段时间后腻子表面起泡。

1、基底过于粗糙，批荡速度过快。

2、一次施工腻子层过厚，大于2.0mm。

3、基层含水率过高，同时密度太大或太小。由于含有丰富的空隙，且腻子含水率高，因而不透气，空气被封闭在空隙空腔内，不容易消除。

4、施工一段时间后，才在表面出现的爆裂起泡，主要是搅拌不均匀造成的，浆体中含有来不及溶解的粉状颗粒，施工后，大量吸收水分，溶胀形成爆裂。

解决方法

1、出现大面积起泡的腻子面，用铲刀直接压破小泡口，重新用合适的腻子施刮起泡的面层。

2、腻子一般在搅拌均匀后，静置10分钟左右后，然后用电动搅拌机再次搅拌后上墙。

3、施工第二道或者最后一道面层出现起泡现象，应在水印消除前用刮刀进行压泡破除处理，保证腻子面上不出现气泡。

4、特别粗糙的墙面，一般底料尽可能选择粗的腻子。

5、在墙体过分干燥或风大光照强烈的环境下，先尽可能用清水润湿墙面，待墙体无明水之后，进行腻子层的施刮。

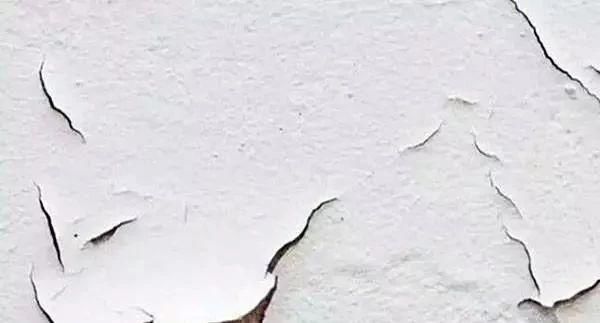

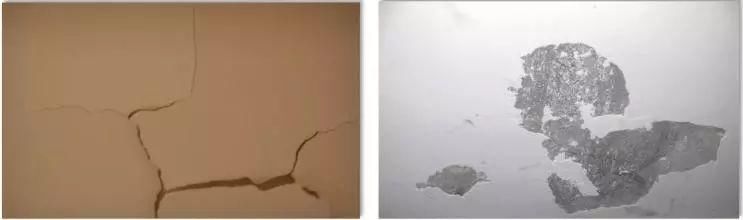

腻子脱落

现象：指腻子与基层之间粘结强度差，直接从基层脱落。

产生原因

1、旧墙面很光滑(如钢化腻子、聚氨酯等油性漆)，腻子粉与其表面粘结牢度差。

2、新墙面使用模板浇注，表面光滑而且含有大量的脱模剂(废机油或有机硅类)。

3、对于木质底材、金属底材等非砂浆底材(如三合板、五合板、刨花板、实木等)上直接施刮腻子，由于表面胀缩比不同，和该类产品吸水率较强，刚性的内墙腻子不能随之变形，一般在3个月后会造成脱落。

4、腻子超过保质期，粘结强度降低。

解决方法

1、铲除脱落层，按下面的情况有针对地处理。

2、对旧墙面进行打磨，增加表面粗糙度，然后，用界面剂(10%环保胶水或界面剂处理)。

3、用除油清洗剂除掉表面的脱模剂或其他油脂成分，再行施刮腻子。

4、采用双组分或专用的合板腻子进行施工。

5、大理石、马赛克、瓷砖等外墙表面请选用外墙翻新腻子打底。

6、在腻子保质期内使用。

免责声明：本文系编辑转载，转载目的仅在于传递更多信息。如果您认为我们的转载违反了《著作权法》或损害了您的利益，请及时联系我们，我们将第一时间处理。
